使用 MetalLB 与 Kube-OVN Underlay 集成¶

MetalLB 是一个为 Kubernetes 集群提供负载均衡器实现的开源项目，可以为 Kubernetes 集群中的 Service 对象提供网络负载均衡功能。

本文档介绍如何将 MetalLB 与 Kube-OVN 的 Underlay 子网模式集成。

功能介绍¶

Kube-OVN 从版本 1.14.0 开始支持 MetalLB 与 Underlay 子网的集成，主要用于以下场景：

在物理网络中直接使用 MetalLB 分配的 IP 作为服务的外部访问地址
服务后端的 Pod 与 MetalLB VIP 在同一个 Underlay 网络中
保留客户端源 IP 并支持本地转发，无需 SNAT

工作原理¶

流量走向

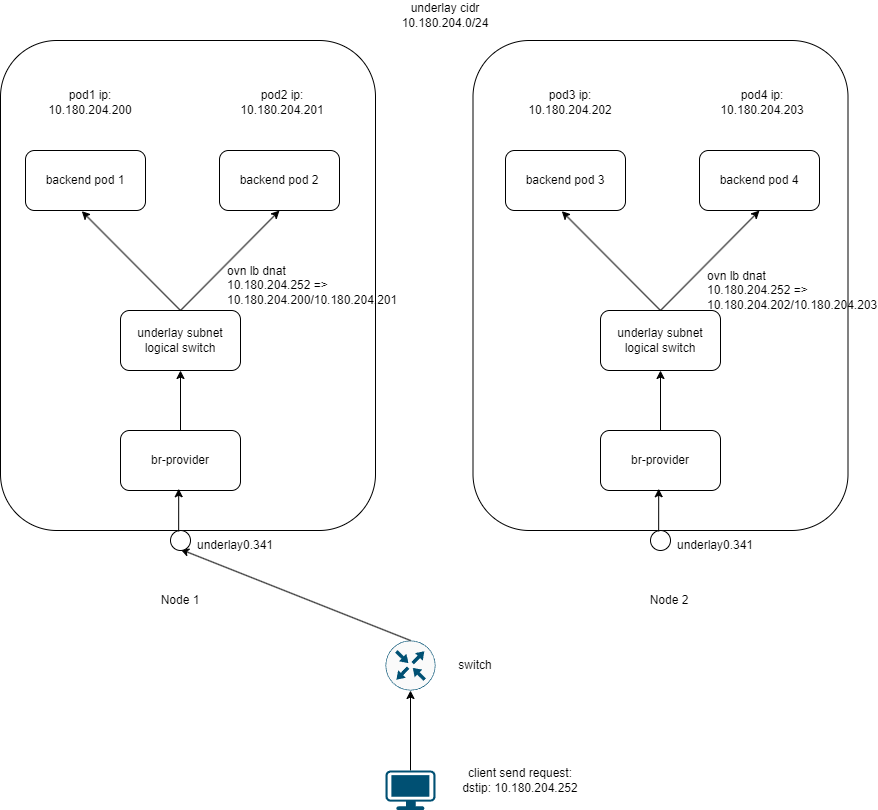

图 1：MetalLB VIP 与 Kube-OVN Underlay 集成的网络流量路径

MetalLB 与 Kube-OVN Underlay 集成的流量走向如下：

外部客户端发送请求至目标 VIP（例如 10.180.204.252），该 IP 由 MetalLB 通过 L2 模式宣告，该流量图中是由 Node1 声明 metallb 的 VIP
请求通过物理网络到达宣告该 VIP 的节点，进入节点上的 underlay0.341 网络接口
流量到达节点上的 br-provider 网桥，作为 Underlay 网络的入口点
br-provider 通过 OpenFlow 流表规则将流量转发到 OVN 的逻辑网络
流量进入 underlay subnet 逻辑交换机，由 OVN 负载均衡器（ovn lb dnat）处理
OVN 负载均衡器转发给本地节点的任意 Pod：

整个子网网段为 10.180.204.0/24，包括 VIP 和后端 Pod 的 IP 地址都位于该网段内。

前提条件¶

Kube-OVN 控制器启用 --enable-ovn-lb-prefer-local=true 选项
Underlay 子网配置 enableExternalLBAddress=true
在 Underlay 子网的 excludeIps 中添加 MetalLB 地址池使用的 IP 范围

部署步骤¶

1. 部署 Kube-OVN¶

按照常规方式部署 Kube-OVN，确保 Kube-OVN 控制器启用 --enable-ovn-lb-prefer-local=true 和 --ls-ct-skip-dst-lport-ips=false 选项：

# 在 kube-ovn-controller 的 Deployment 配置中添加参数
kubectl edit deployment -n kube-system kube-ovn-controller

添加以下参数到命令行：

--enable-ovn-lb-prefer-local=true
--ls-ct-skip-dst-lport-ips=false

2. 配置 Underlay 子网¶

创建或修改 Underlay 子网，启用外部 LoadBalancer 地址支持，并在 excludeIps 中排除 MetalLB 将使用的 IP 范围：

apiVersion: kubeovn.io/v1
kind: Subnet
metadata:
  name: underlay-subnet
spec:
  protocol: IPv4
  provider: ovn
  cidrBlock: 10.180.204.0/24  # 与图中子网网段一致
  gateway: 10.180.204.1
  excludeIps:
  - 10.180.204.250
  - 10.180.204.251
  - 10.180.204.252  # MetalLB 地址池范围，包含图中的 VIP 10.180.204.252
  natOutgoing: false
  enableExternalLBAddress: true   # 启用后，subnet 的 cidr 中的 ip 可以做为 metallb vip 使用。

3. 部署 MetalLB¶

按照 MetalLB 官方文档部署 MetalLB：

kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.13.7/config/manifests/metallb-native.yaml

配置 MetalLB 的地址池和 L2 通告模式：

apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
  name: underlay-pool
  namespace: metallb-system
spec:
  addresses:
  - 10.180.204.250-10.180.204.254  # 包含图中的 VIP 10.180.204.252
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
  name: l2-advert
  namespace: metallb-system
spec:
  ipAddressPools:
  - underlay-pool

4. 创建 LoadBalancer 类型的 Service¶

创建一个 LoadBalancer 类型的 Service，将流量导向 Underlay 子网中的 Pod：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: deploy-169402624
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      annotations:
        ovn.kubernetes.io/logical_switch: underlay-subnet
      labels:
        app: nginx
    spec:
      containers:
      - args:
        - netexec
        - --http-port
        - "80"
        image: kubeovn/agnhost:2.47
        imagePullPolicy: IfNotPresent
        name: nginx
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-lb
spec:
  externalTrafficPolicy: Local
  ipFamilies:
  - IPv4
  ipFamilyPolicy: PreferDualStack
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer

测试和验证¶

确认 Service 获取到了 MetalLB 分配的 IP 地址：

kubectl get svc nginx-lb

应该看到 EXTERNAL-IP 列显示分配的 IP 地址（如 10.180.204.252）。

从外部访问 Service 的 IP 地址：

curl http://10.180.204.252

验证流量优先转发到本地节点的 Pod：

可以通过检查 Service 的 endpoints 和 Pod 的分布来验证本地优先功能是否生效：

# 查看 Service 的 endpoints
kubectl get endpoints nginx-lb

# 查看 Pod 分布在哪些节点上
kubectl get pods -l app=nginx -o wide

验证客户端 IP 保留情况：

在 nginx Pod 中可以查看访问日志，确认记录的客户端 IP 是原始客户端的真实 IP，而不是经过 SNAT 后的 IP：

kubectl exec -it $(kubectl get pods -l app=nginx -o name | head -n1) -- cat /var/log/nginx/access.log

注意事项¶

IP 地址池配置

MetalLB 的地址池范围必须是 Underlay 子网 CIDR 的子集，并且需要在 Underlay 子网的 excludeIps 字段中明确排除，以避免 IP 分配冲突。

网络接口要求

MetalLB 必须使用与 Kube-OVN Underlay 子网相同的网络接口（如示例中的 underlay0.341）。该接口应配置为 VLAN 子接口，以确保能够正确广播带有 VLAN 标签的 ARP 报文，从而正确通告 MetalLB VIP。

本地流量策略

要启用本地优先功能，需要满足两个条件： - Kube-OVN 控制器启用 --enable-ovn-lb-prefer-local=true 参数 - Service 配置中设置 externalTrafficPolicy: Local
