VPC Egress Gateway¶

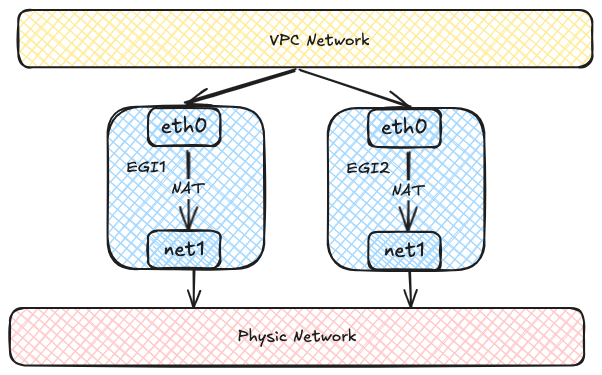

VPC Egress Gateway 用于控制 VPC（包括默认 VPC）内 Pod 访问外部网络。VPC Egress Gateway 参考了 VPC NAT Gateway 的设计，在 VPC NAT Gateway 的基础上实现了基于 ECMP 路由的负载均衡以及基于 BFD 的高可用，并支持 IPv6 以及双栈。
VPC Egress Gateway 支持默认 VPC 及自定义 VPC。
使用要求¶
VPC Egress Gateway 与 VPC NAT Gateway 相同，都需要先在集群中 部署 Multus-CNI。
使用 VPC Egress Gateway 无需配置任何 ConfigMap。
使用方法¶
创建 NetworkAttachmentDefinition¶
VPC Egress Gateway 使用多网卡来同时接入 VPC 及外部网络，因此需要先创建 NetworkAttachmentDefinition 用于连接外部网络。使用 macvlan 插件并由 Kube-OVN 提供 IPAM 的示例如下：
apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
name: eth1
namespace: default
spec:
config: '{
"cniVersion": "0.3.0",
"type": "macvlan",
"master": "eth1",
"mode": "bridge",
"ipam": {
"type": "kube-ovn",
"server_socket": "/run/openvswitch/kube-ovn-daemon.sock",
"provider": "eth1.default"
}
}'
---
apiVersion: kubeovn.io/v1
kind: Subnet
metadata:
name: macvlan1
spec:
protocol: IPv4
provider: eth1.default
cidrBlock: 172.17.0.0/16
gateway: 172.17.0.1
excludeIps:
- 172.17.0.0..172.17.0.10
您可使用任意 CNI 插件创建 NetworkAttachmentDefinition 使 VPC Egress Gateway 接入相应的网络中。
关于多网卡的具体使用方法，请参考 多网卡管理。
创建 VPC Egress Gateway¶
创建 VPC Egress Gateway 资源，示例如下：
apiVersion: kubeovn.io/v1
kind: VpcEgressGateway
metadata:
name: gateway1
namespace: default
spec:
vpc: ovn-cluster
replicas: 1
externalSubnet: macvlan1
policies:
- snat: true
subnets:
- ovn-default
上述资源会在 default 命名空间下为 VPC ovn-cluster 创建一个名为 gateway1 的单副本 VPC Egress Gateway，ovn-cluster 下 ovn-default 子网（10.16.0.0/16）下的所有 Pod 将通过 macvlan1 子网以 SNAT 的方式访问外部网络。
创建完成后，查看 VPC Egress Gateway：
$ kubectl get veg gateway1
NAME VPC REPLICAS BFD ENABLED EXTERNAL SUBNET PHASE READY AGE
gateway1 ovn-cluster 1 false macvlan1 Completed true 13s
查看更多信息：
kubectl get veg gateway1 -o wide
NAME VPC REPLICAS BFD ENABLED EXTERNAL SUBNET PHASE READY INTERNAL IPS EXTERNAL IPS WORKING NODES AGE
gateway1 ovn-cluster 1 false macvlan1 Completed true ["10.16.0.12"] ["172.17.0.11"] ["kube-ovn-worker"] 82s
查看工作负载：
$ kubectl get deployment -l ovn.kubernetes.io/vpc-egress-gateway=gateway1
NAME READY UP-TO-DATE AVAILABLE AGE
gateway1 1/1 1 1 4m40s
$ kubectl get pod -l ovn.kubernetes.io/vpc-egress-gateway=gateway1 -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
gateway1-b9f8b4448-76lhm 1/1 Running 0 4m48s 10.16.0.12 kube-ovn-worker <none> <none>
查看 Pod 中的 IP、路由及 iptables 规则：
$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip address show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: net1@if13: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
link/ether 62:d8:71:90:7b:86 brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet 172.17.0.11/16 brd 172.17.255.255 scope global net1
valid_lft forever preferred_lft forever
inet6 fe80::60d8:71ff:fe90:7b86/64 scope link
valid_lft forever preferred_lft forever
17: eth0@if18: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1400 qdisc noqueue state UP group default
link/ether 36:7c:6b:c7:82:6b brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet 10.16.0.12/16 brd 10.16.255.255 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::347c:6bff:fec7:826b/64 scope link
valid_lft forever preferred_lft forever
$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- ip route show
default via 172.17.0.1 dev net1
10.16.0.0/16 dev eth0 proto kernel scope link src 10.16.0.12
172.17.0.0/16 dev net1 proto kernel scope link src 172.17.0.11
$ kubectl exec gateway1-b9f8b4448-76lhm -c gateway -- iptables -t nat -S
-P PREROUTING ACCEPT
-P INPUT ACCEPT
-P OUTPUT ACCEPT
-P POSTROUTING ACCEPT
-A POSTROUTING -s 10.16.0.0/16 -j MASQUERADE --random-fully
在 Gateway Pod 中抓包验证网络流量：
$ kubectl exec -ti gateway1-b9f8b4448-76lhm -c gateway -- bash
nobody@gateway1-b9f8b4448-76lhm:/kube-ovn$ tcpdump -i any -nnve icmp and host 172.17.0.1
tcpdump: data link type LINUX_SLL2
tcpdump: listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
06:50:58.936528 eth0 In ifindex 17 92:26:b8:9e:f2:1c ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 63, id 30481, offset 0, flags [DF], proto ICMP (1), length 84)
10.16.0.9 > 172.17.0.1: ICMP echo request, id 37989, seq 0, length 64
06:50:58.936574 net1 Out ifindex 2 62:d8:71:90:7b:86 ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 62, id 30481, offset 0, flags [DF], proto ICMP (1), length 84)
172.17.0.11 > 172.17.0.1: ICMP echo request, id 39449, seq 0, length 64
06:50:58.936613 net1 In ifindex 2 02:42:39:79:7f:08 ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 64, id 26701, offset 0, flags [none], proto ICMP (1), length 84)
172.17.0.1 > 172.17.0.11: ICMP echo reply, id 39449, seq 0, length 64
06:50:58.936621 eth0 Out ifindex 17 36:7c:6b:c7:82:6b ethertype IPv4 (0x0800), length 104: (tos 0x0, ttl 63, id 26701, offset 0, flags [none], proto ICMP (1), length 84)
172.17.0.1 > 10.16.0.9: ICMP echo reply, id 37989, seq 0, length 64
OVN Logical Router 中会自动创建路由策略（自定义 VPC 中是静态路由）：
$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
31000 ip4.dst == 10.16.0.0/16 allow
31000 ip4.dst == 100.64.0.0/16 allow
30000 ip4.dst == 172.18.0.2 reroute 100.64.0.3
30000 ip4.dst == 172.18.0.3 reroute 100.64.0.2
30000 ip4.dst == 172.18.0.4 reroute 100.64.0.4
29100 ip4.src == 10.16.0.0/16 reroute 10.16.0.12
29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4 reroute 100.64.0.2
29000 ip4.src == $ovn.default.kube.ovn.worker2_ip4 reroute 100.64.0.4
29000 ip4.src == $ovn.default.kube.ovn.worker_ip4 reroute 100.64.0.3
如果您需要开启多副本负载均衡，修改 .spec.replicas 即可，示例如下：
$ kubectl scale veg gateway1 --replicas=2
vpcegressgateway.kubeovn.io/gateway1 scaled
$ kubectl get veg gateway1
NAME VPC REPLICAS BFD ENABLED EXTERNAL SUBNET PHASE READY AGE
gateway1 ovn-cluster 2 false macvlan Completed true 39m
$ kubectl get pod -l ovn.kubernetes.io/vpc-egress-gateway=gateway1 -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
gateway1-b9f8b4448-76lhm 1/1 Running 0 40m 10.16.0.12 kube-ovn-worker <none> <none>
gateway1-b9f8b4448-zd4dl 1/1 Running 0 64s 10.16.0.13 kube-ovn-worker2 <none> <none>
$ kubectl ko nbctl lr-policy-list ovn-cluster
Routing Policies
31000 ip4.dst == 10.16.0.0/16 allow
31000 ip4.dst == 100.64.0.0/16 allow
30000 ip4.dst == 172.18.0.2 reroute 100.64.0.3
30000 ip4.dst == 172.18.0.3 reroute 100.64.0.2
30000 ip4.dst == 172.18.0.4 reroute 100.64.0.4
29100 ip4.src == 10.16.0.0/16 reroute 10.16.0.12, 10.16.0.13
29000 ip4.src == $ovn.default.kube.ovn.control.plane_ip4 reroute 100.64.0.2
29000 ip4.src == $ovn.default.kube.ovn.worker2_ip4 reroute 100.64.0.4
29000 ip4.src == $ovn.default.kube.ovn.worker_ip4 reroute 100.64.0.3

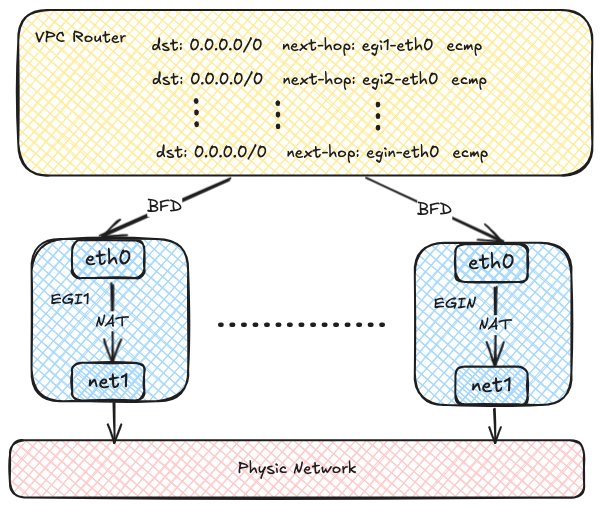

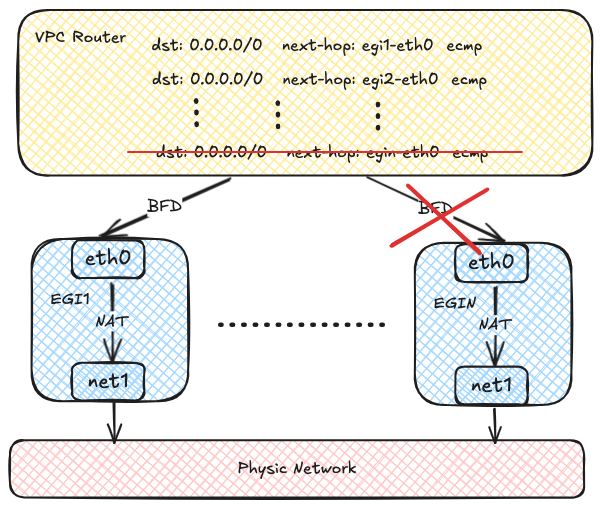

开启 BFD 高可用¶
BFD 高可用依赖 VPC 的 BFD LRP 功能，因此需要先修改 VPC 资源，开启 BFD Port。示例如下：
apiVersion: kubeovn.io/v1
kind: Vpc
metadata:
name: vpc1
spec:
bfdPort:
enabled: true
ip: 10.255.255.255
---
apiVersion: kubeovn.io/v1
kind: Subnet
metadata:
name: subnet1
spec:
vpc: vpc1
protocol: IPv4
cidrBlock: 192.168.0.0/24
开启 BFD Port 后，对应的 OVN LR 上会自动创建一个专用于 BFD 的 LRP：
$ kubectl ko nbctl show vpc1
router 0c1d1e8f-4c86-4d96-88b2-c4171c7ff824 (vpc1)
port bfd@vpc1
mac: "8e:51:4b:16:3c:90"
networks: ["10.255.255.255"]
port vpc1-subnet1
mac: "de:c9:5c:38:7a:61"
networks: ["192.168.0.1/24"]
完成后，将 VPC Egress Gateway 的 .spec.bfd.enabled 设置为 true 即可。示例如下：
apiVersion: kubeovn.io/v1
kind: VpcEgressGateway
metadata:
name: gateway2
namespace: default
spec:
vpc: vpc1
replicas: 2
internalSubnet: subnet1
externalSubnet: macvlan
bfd:
enabled: true
policies:
- snat: true
ipBlocks:
- 192.168.0.0/24
查看 VPC Egress Gateway 信息：
$ kubectl get veg gateway2 -o wide
NAME VPC REPLICAS BFD ENABLED EXTERNAL SUBNET PHASE READY INTERNAL IPS EXTERNAL IPS WORKING NODES AGE
gateway2 vpc1 2 true macvlan Completed true ["192.168.0.2","192.168.0.3"] ["172.17.0.13","172.17.0.14"] ["kube-ovn-worker","kube-ovn-worker2"] 58s
$ kubectl get pod -l ovn.kubernetes.io/vpc-egress-gateway=gateway2 -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
gateway2-fcc6b8b87-8lgvx 1/1 Running 0 2m18s 192.168.0.3 kube-ovn-worker2 <none> <none>
gateway2-fcc6b8b87-wmww6 1/1 Running 0 2m18s 192.168.0.2 kube-ovn-worker <none> <none>
$ kubectl ko nbctl lr-route-list vpc1
IPv4 Routes
Route Table <main>:
192.168.0.0/24 192.168.0.2 src-ip ecmp ecmp-symmetric-reply bfd
192.168.0.0/24 192.168.0.3 src-ip ecmp ecmp-symmetric-reply bfd
$ kubectl ko nbctl list bfd
_uuid : 223ede10-9169-4c7d-9524-a546e24bfab5
detect_mult : 3
dst_ip : "192.168.0.2"
external_ids : {af="4", vendor=kube-ovn, vpc-egress-gateway="default/gateway2"}
logical_port : "bfd@vpc1"
min_rx : 1000
min_tx : 1000
options : {}
status : up
_uuid : b050c75e-2462-470b-b89c-7bd38889b758
detect_mult : 3
dst_ip : "192.168.0.3"
external_ids : {af="4", vendor=kube-ovn, vpc-egress-gateway="default/gateway2"}
logical_port : "bfd@vpc1"
min_rx : 1000
min_tx : 1000
options : {}
status : up
进入 Pod 查看 BFD 连接：
$ kubectl exec gateway2-fcc6b8b87-8lgvx -c bfdd -- bfdd-control status
There are 1 sessions:
Session 1
id=1 local=192.168.0.3 (p) remote=10.255.255.255 state=Up
$ kubectl exec gateway2-fcc6b8b87-wmww6 -c bfdd -- bfdd-control status
There are 1 sessions:
Session 1
id=1 local=192.168.0.2 (p) remote=10.255.255.255 state=Up
配置参数¶
VPC BFD Port¶
| 字段 | 类型 | 可选 | 默认值 | 说明 | 示例 |
|---|---|---|---|---|---|
enabled | boolean | 是 | false | 是否开启 BFD Port。 | true |
ip | string | 否 | - | BFD Port 使用的 IP 地址，不可与其它地址冲突。支持 IPv6 及双栈。 | 169.255.255.255 / fdff::1 / 169.255.255.255,fdff::1 |
nodeSelector | object | 是 | - | 用于选择承载 BFD Port 工作节点的标签选择器。BFD Port 会绑定一个由选择出来的节点组成的 OVN HA Chassis Group，并以 Active/Backup 的模式工作在 Active 节点上。如果未指定 nodeSelector，Kube-OVN 会自动选择至多三个节点。您可以通过 kubectl ko nbctl list ha_chassis_group 查看当前所有的 OVN HA Chassis Group 资源。 | - |
nodeSelector.matchLabels | dict/map | 是 | - | 键值对形式的标签选择器。 | - |
nodeSelector.matchExpressions | object array | 是 | - | 表达式形式的标签选择器。 | - |
VPC Egress Gateway¶
Spec：
| 字段 | 类型 | 可选 | 默认值 | 说明 | 示例 |
|---|---|---|---|---|---|
vpc | string | 是 | 默认 VPC 名称（ovn-cluster） | VPC 名称。 | vpc1 |
replicas | integer/int32 | 是 | 1 | 副本数。 | 2 |
prefix | string | 是 | - | 工作负载 Deployment 名称前缀。不可修改。 | veg- |
image | string | 是 | - | 工作负载 Deployment 使用的镜像。 | docker.io/kubeovn/kube-ovn:v1.14.0-debug |
internalSubnet | string | 是 | VPC 默认子网名称 | 接入 VPC 网络的子网名称。 | subnet1 |
externalSubnet | string | 否 | - | 接入外部网络的子网名称。 | ext1 |
internalIPs | string array | 是 | - | 接入 VPC 网络使用的 IP 地址，支持 IPv6 及双栈。指定的 IP 数量不得小于副本数。建议将数量设置为 <replicas> + 1 以避免某些极端情况下 Pod 无法正常创建的问题。 | 10.16.0.101 / fd00::11 / 10.16.0.101,fd00::11 |
externalIPs | string array | 是 | - | 接入外部网络使用的 IP 地址，支持 IPv6 及双栈。指定的 IP 数量不得小于副本数。建议将数量设置为 <replicas> + 1 以避免某些极端情况下 Pod 无法正常创建的问题。 | 10.16.0.101 / fd00::11 / 10.16.0.101,fd00::11 |
bfd | object | 是 | - | BFD 配置。 | - |
policies | object array | 是 | - | Egress 策略。必须配置至少一条策略。 | - |
nodeSelector | object array | 是 | - | 工作负载的节点选择器，工作负载（Deployment/Pod）将运行在被选择的节点上。 | - |
BFD 配置：
| 字段 | 类型 | 可选 | 默认值 | 说明 | 示例 |
|---|---|---|---|---|---|
enabled | boolean | 是 | false | 是否开启 BFD。 | true |
minRX | integer/int32 | 是 | 1000 | BFD minRX 值（ms）。 | 500 |
minTX | integer/int32 | 是 | 1000 | BFD minTX 值（ms）。 | 500 |
multiplier | integer/int32 | 是 | 3 | BFD multiplier 值。 | 1 |
Egress 策略：
| 字段 | 类型 | 可选 | 默认值 | 说明 | 示例 |
|---|---|---|---|---|---|
snat | boolean | 是 | false | 是否开启 SNAT/MASQUERADE。 | true |
ipBlocks | string array | 是 | - | 应用于此 Gateway 的 IP 范围段。支持 IPv6。 | 192.168.0.1 / 192.168.0.0/24 |
subnets | string array | 是 | - | 应用于此 Gateway 的 VPC 子网名称。支持 IPv6 子网及双栈子网。 | subnet1 |
节点选择器：
| 字段 | 类型 | 可选 | 默认值 | 说明 | 示例 |
|---|---|---|---|---|---|
matchLabels | dict/map | 是 | - | 键值对形式的标签选择器。 | - |
matchExpressions | object array | 是 | - | 表达式形式的标签选择器。 | - |
matchFields | object array | 是 | - | 表达式形式的字段选择器。 | - |
Status：
| 字段 | 类型 | 说明 | 示例 |
|---|---|---|---|
ready | boolean | Gateway 是否就绪。 | true |
phase | string | Gateway 处理阶段。 | Pending / Processing / Completed |
internalIPs | string array | 接入 VPC 网络使用的 IP 地址。 | - |
externalIPs | string array | 接入外部网络使用的 IP 地址。 | - |
workload | object | 工作负载信息。 | - |
workload.apiVersion | string | 工作负载 API 版本。 | apps/v1 |
workload.kind | string | 工作负载类型。 | Deployment |
workload.name | string | 工作负载名称。 | gateway1 |
workload.nodes | string array | 工作负载所在的节点名称。 | - |
conditions | object array | - | - |
